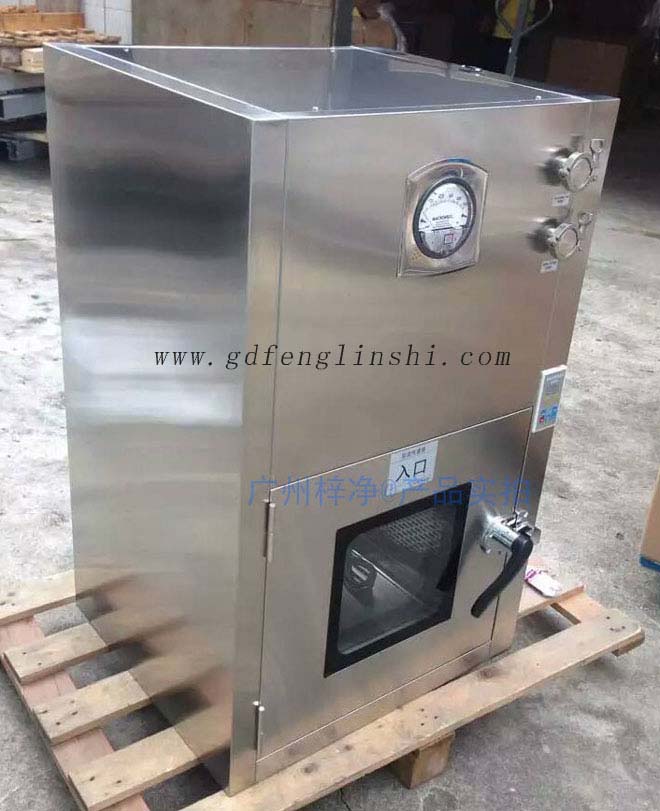

百級潔凈層流傳遞窗

百級潔凈層流傳遞窗介紹:

百級潔凈層流傳遞窗是一種潔凈室的輔助設備,主要用于潔凈區和非潔凈區之間,潔凈區與非潔凈區之間小件物品的傳遞。百級潔凈層流傳遞窗以減少潔凈室的開門次數,使?jié)崈羰业奈廴窘档偷阶畹统潭?。傳遞窗內安裝有紫外燈,物品經紫外線照射消毒后進入潔凈區。一方面起到氣閘的作用,不讓高級別的潔凈室中高壓被泄漏,另一方面再傳遞過程中實現自凈效果,以確保進入潔凈區的物品的自身潔凈,減少物件帶來的交叉污染。

百級潔凈層流傳遞窗是一種潔凈室的輔助設備,主要應用于制藥廠GMP車間

百級潔凈層流傳遞窗性能基本要求:

1.百級潔凈層流傳遞窗內的潔凈度要求:A級;

2.內外雙層殼體,內部四周圓弧處理,保證無縫隙連接;

3.采用層流設計,氣流流向采用上送下回模式,底部采用304不銹鋼冷軋板沖孔設計,并設置加強筋;

4.過濾器:初效顧慮器采用G4,高效過濾器采用H14;

5.風速:經過高效過濾器后出風風速控制在0.36-0.54m/s(在高效出風均流板下放150mm處測試);

6.壓差功能:顯示過濾器壓差(量程高效0-500Pa/中效0-250Pa),精度±5Pa;

7.控制功能:風機啟動/停止按鈕,配置內置式電子門互鎖;設置紫外線燈,設計單獨開關;

8.在傳遞窗下部設置檢修口,用于風機的維修;

9.噪聲:傳遞窗正常運行時噪聲<65db;

10.高效出風均流板:采用304不銹鋼網板。

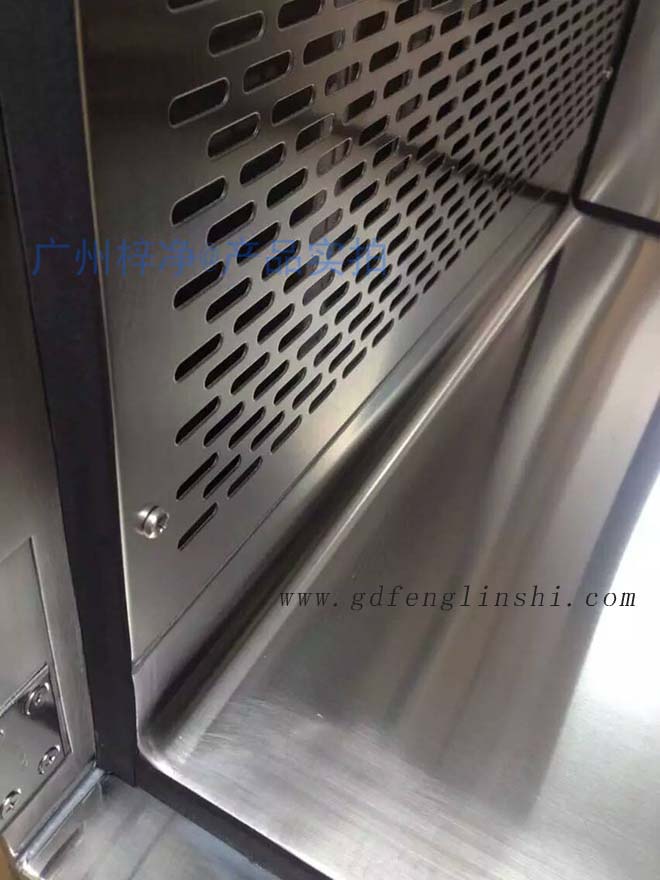

百級層流傳遞窗內外雙層殼體,內部四周圓弧處理,保證無縫隙連接;

百級潔凈層流傳遞窗安裝與使用環境:

傳遞窗應安裝在非潔凈區(培養室)與潔凈區(潔凈走廊)之間。

非潔凈區溫度應為18℃~27℃;相對濕度應為40%~80%。

工作電源:AC (220±22)V。

紫外燈管功率。

紫外燈管應正常,無損壞,匹配,緊密連接。

傳遞窗側門墊圈應配套、密合、完好。

傳遞窗內部與紫外燈管表面應清潔,表面無塵土。

傳遞窗內表面材質應為不銹鋼,平整光潔耐磨。

是否有相同型號規格的紫外燈管備用。

百級層流傳遞窗方案設計圖

百級潔凈層流傳遞窗材質要求:

1、層流傳遞窗的內外表面及框架均為304不銹鋼冷軋板,板材厚度≥1.5mm,表面進行拋光處理,表面光潔度應不低于RA1.2;
2、層流傳遞窗的框架均為304不銹鋼,厚度≥1.2mm,表面進行拋光處理,表面光潔度應不低于RA1.2;
3、層流傳遞窗的可視窗采用鋼化玻璃,鋼化玻璃的厚度≥8mm;
4、圓角:采用304不銹鋼,厚度≥1.2mm,表面拋光處理后的光潔度應不低于RA1.2;
5、高效過濾器框架采用鋁合金;
6、高效過濾器出風面均流板采用304不銹鋼網板,板材厚度≥1.0mm,不得有毛刺。


百級潔凈層流傳遞窗技術參數:

W600xD470xH1000mm
400x400x400mm
230x180x90mm

風速(m/s):0.45±20%
潔凈等級:A級
噪音(dB):65
吹淋時間:可手動調節0-999
功率(KW):0.2


W700xD570xH1100mm
500x500x500mm
330x280x90mm

風速(m/s):0.45±20%
潔凈等級:A級
噪音(dB):65
吹淋時間:可手動調節0-999
功率(KW):0.3


W800xD670xH1200mm
600x600x600mm
430x380x90mm

風速(m/s):0.45±20%
潔凈等級:A級
噪音(dB):65
吹淋時間:可手動調節0-999
功率(KW):0.4


W1000xD870xH1400mm
800x800x800mm
630x580x90mm

風速(m/s):0.45±20%
潔凈等級:A級
噪音(dB):65
吹淋時間:可手動調節0-999
功率(KW):0.6

注:百級潔凈層流傳遞窗可按用戶要求定制!
